JSC «NIIEFA»
Join Stock Company
«D.V.Efremov Institute of Electrophysical Apparatus»
About us Contacts Vacancies News Anti-theft Suppliers Dissertation Council Ecological security Protection of labour Торги имущества PSR


ТЕХНОЛОГИЯ ПОВЫШЕНИЯ ЭКСПЛУАТАЦИОННЫХ СВОЙСТВ ДЕТАЛЕЙ, ИЗГОТОВЛЕННЫХ МЕТОДОМ ПОРОШКОВОЙ МЕТАЛЛУРГИИ, ЗА СЧЕТ ИЗМЕЛЬЧЕНИЯ И ГОМОГЕНИЗАЦИИ ИХ ПОВЕРХНОСТНОГО СЛОЯ ИМПУЛЬСНЫМ ЭЛЕКТРОННЫМ ПУЧКОМ

Оборудование может применяться при производстве деталей из порошковых материалов, в частности, для модификации контактной поверхности электродов вакуумных дугогасительных камер вакуумных выключателей для повышения электрической прочности разрядных промежутков.

В ходе предварительных работ по применению сильноточных импульсных электронных пучков по тематике проекта установлено:

1). Облучение электронным пучком порошкового материала Cr30Cu70 приводят к уменьшению зерен хрома в медной матрице до размера менее 3 мкм (исходный размер – 100 мкм) и равномерному распределению их в поверхностном слое толщиной до 40 мкм.

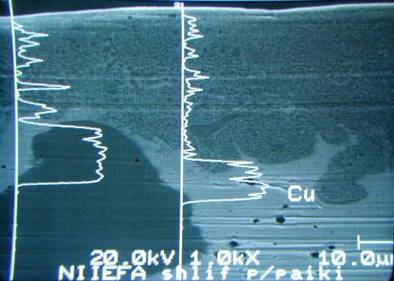

Анализ в линию (Cr, Cu),
Анализ в линию (Cr, Cu), Увеличение в 1000 раз.

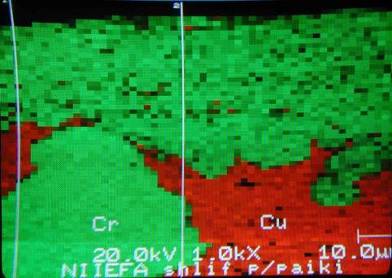

Мепинг (Cr, Cu)
Мепинг (Cr, Cu). Увеличение в 1000 раз.

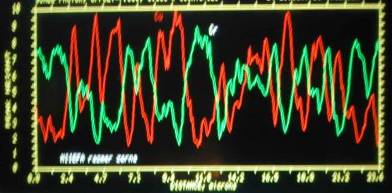

Анализ в линию (Cr, Cu), Увеличение в 5000 раз.
Анализ в линию (Cr, Cu). Увеличение в 5000 раз.

2). Поверхностный слой обладает повышенной микротвердостью при существенном снижении его пористости и количества примесей в нем.

3). Электрическая прочность вакуумного промежутка вакуумной дугогасительной камеры (ВДК) вакуумного выключателя с облученным рабочим слоем электрода из порошкового материала Cr30Cu70 повышается в 1,5 раза.


© 2004-2018, Efremov Institute, ITD. CMS Русская версия Яндекс.Метрика
