JSC «NIIEFA»
Join Stock Company
«D.V.Efremov Institute of Electrophysical Apparatus»
About us Contacts Vacancies News Anti-theft Suppliers Dissertation Council Ecological security Protection of labour Торги имущества


ТЕХНОЛОГИЯ ПОВЫШЕНИЯ КОРРОЗИОННОЙ СТОЙКОСТИ КОНСТРУКЦИОННЫХ СТАЛЕЙ В ТЯЖЕЛЫХ ЖИДКОМЕТАЛЛИЧЕСКИХ ТЕПЛОНОСИТЕЛЯХ (PB И PB-BI)

Модификация поверхности оболочек ТВЭЛов обеспечивает коррозионный ресурс в потоке Pb-Bi теплоносителя без каких-либо признаков коррозии более 16500 часов для оболочек из стали Т91 и более 18500 часов для оболочек из стали 1.4970 при температуре испытаний 550оС, концентрации растворенного кислорода С[О] = (1–4)х10-6 вес% и скорости теплоносителя 1,5 м/с.

По совокупности всех полученных в результате отработки технологии модификации и последующих коррозионных испытаний образцов модифицированных сталей определены граничные условия, при которых коррозия сталей в Pb-Bi может быть практически полностью блокирована.

Установлено, что блокирование взаимной диффузии компонентов стали, Pb, Bi и примесных элементов в теплоносителе Pb-Bi по данным рентгеновской фотоэлектронной спектроскопии осуществляется наноструктурными барьерами на модифицированной поверхности, состав которых по величине и характеру химических связей соответствует соединению Al2O3.

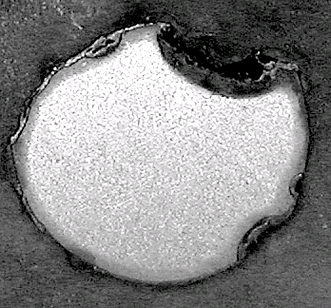

Образец из стали Т91 после коррозионных испытаний в потоке Pb-Bi на стенде CU-2M при Т=550° С в течение 16547 часов и С[О] = (1-4)х10-6 вес % (хвостовик образца).
Образец из стали Т91 после коррозионных испытаний в потоке Pb-Bi на стенде CU-2M при Т=550° С в течение 16547 часов и С[О] = (1-4)х10-6 вес % (хвостовик образца).


© 2004-2016, Efremov Institute, ITD. CMS Русская версия Яндекс.Метрика
