ВАКУУМНАЯ ТЕХНОЛОГИЯ ПОЛУЧЕНИЯ СВЕРХТОНКИХ УГЛЕРОДНЫХ ФОЛЬГ

Сверхтонкие углеродные фольги используются в качестве перезарядных или обдирочных мишеней, выпускных окон, поглощающих и измерительных устройств в ускорительной технике. Данные фольги обладают большой радиационной и температурной стойкостью по сравнению с металлическими.

Углеродные фольги получаются методом электродугового распыления графитовых стержней в вакууме на универсальной установке ВУП-5.

Метод дугового распыления позволяет исключить трещинообразование, повысить механическую прочность и увеличить срок службы графитовых фольг.

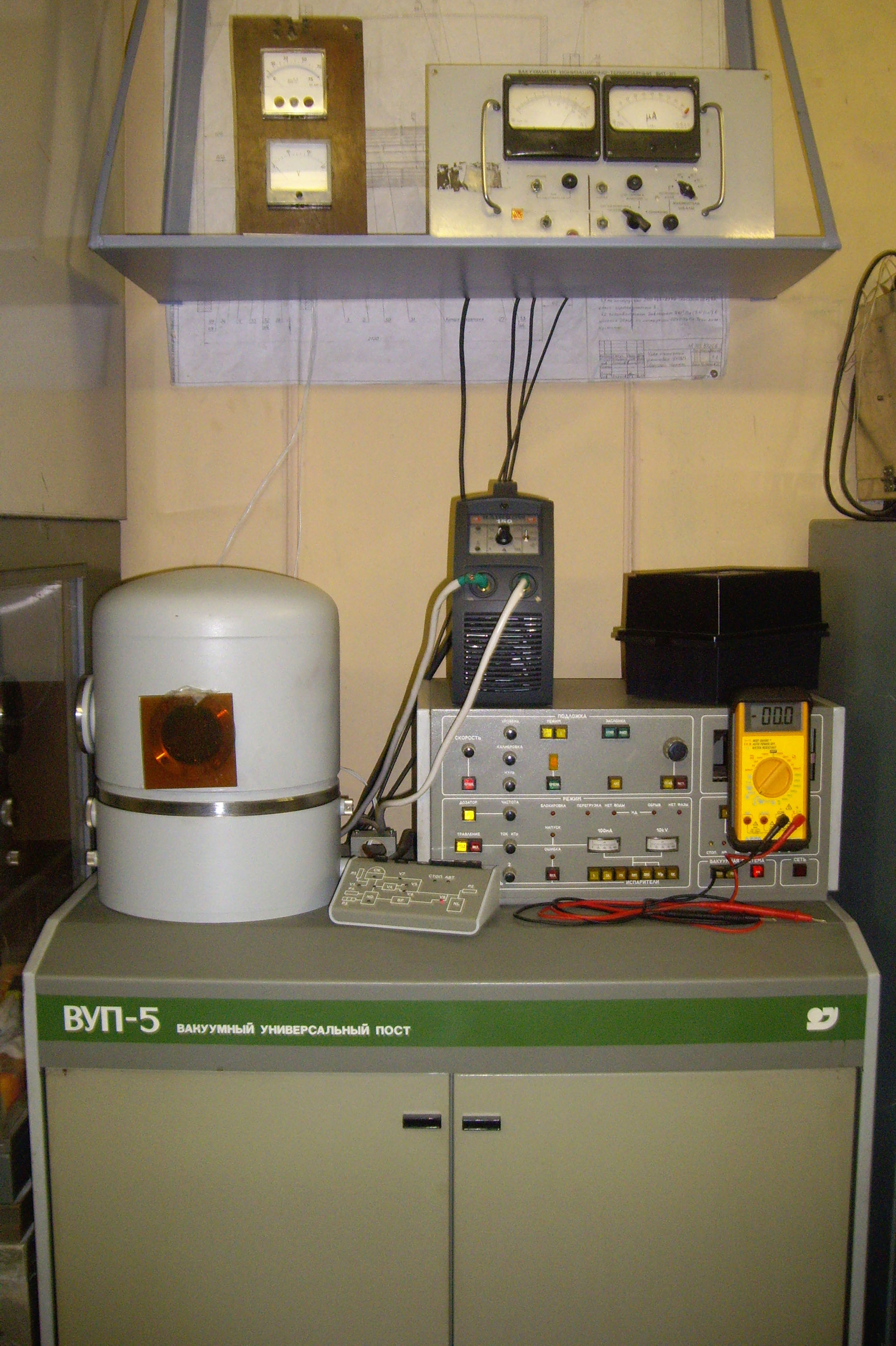

Общий вид установки для нанесения графитовой пленки
Общий вид установки для нанесения графитовой пленки

Высокие результаты достигнуты благодаря следующим инновациям:

  • Многослойность структуры фольги. Пленка состоит из нескольких наноуровней, разделенных буферным слоем. Это повышает стойкость фольги к радиационному воздействию ионного пучка.
  • Используется комбинированный (смешанный органо-неорганический) водорастворимый разделяющий реагент. Он выполняет роль демпфирующего слоя между подложкой и графитовой пленкой.

Получены углеродной пленки толщиной от 0,2 до 5 мкм (40-300 мкг/см2 соответственно).

Изготовление фольг включает процессы многократного вакуумного нанесения сверхтонкой графитовой пленки на подложку, покрытую водорастворимым слоем, и укрепления напыленного покрытия адгезионно-прочной сверхтонкой-полимерной пленкой с последующим отделением фольг от подложки в дистиллированной воде.

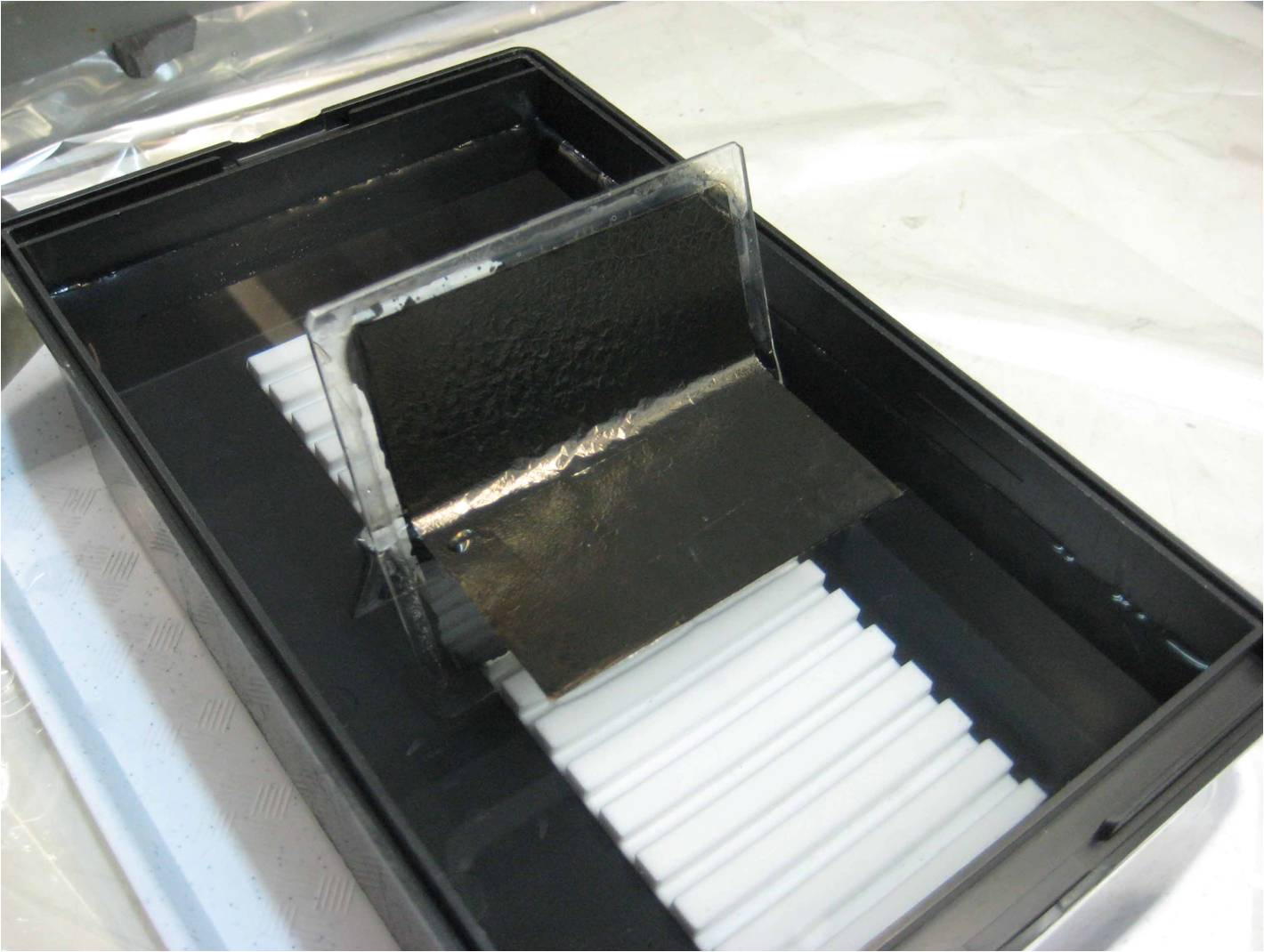

Процесс отделения углеродной фольги от подложки в дистиллированной воде
Процесс отделения углеродной фольги от подложки в дистиллированной воде

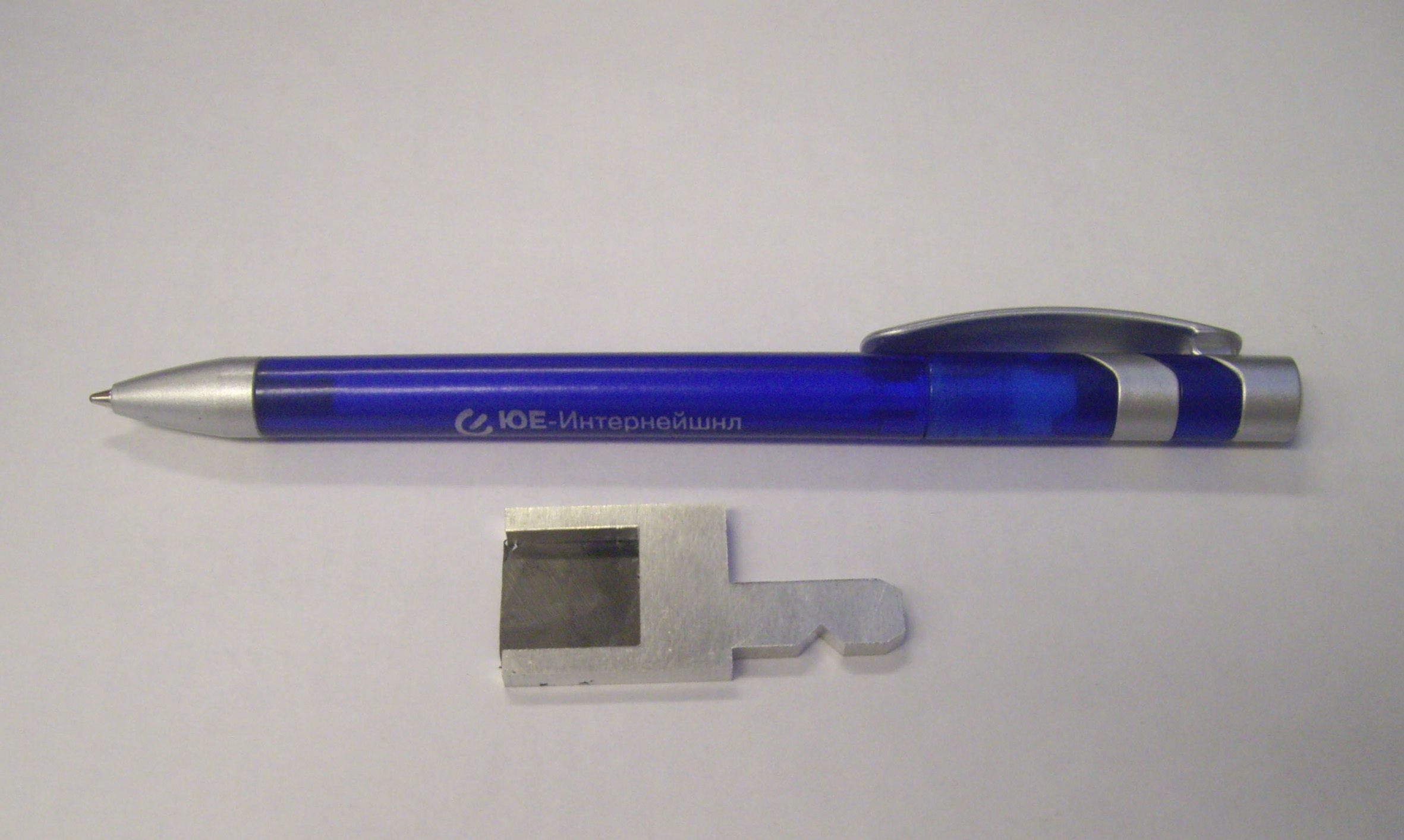

Углеродный стриппер - фольга, размером 15×15 мм и толщиной 3 мкм, вставленная в рамку
Углеродный стриппер - фольга, размером 15×15 мм и толщиной 3 мкм, вставленная в рамку
