ЭЛЕКТРОМАГНИТНЫЕ НАСОСЫ ДЛЯ ЖИДКИХ МЕТАЛЛОВ.

Электромагнитные насосы для жидких металлов

Электромагнитные насосы (ЭМН) предназначены для перекачивания натрия и других жидких металлов с температурой до 550°С. Они используются в атомной энергетике, в металлургии и химической промышленности.

ЭМН состоит из индуктора и канала. Индуктор включает шихтованный магнитопровод и трехфазную обмотку из жаростойкого провода. Канал насоса изготавливается из нержавеющей стали.

Индукционные ЭМН цилиндрические линейные индукционные насосы (ЦЛИН), винтовые индукционные насосы (ВИН) и плоские линейные индукционные насосы (ПЛИН) в соответствии с типом канала.

При температуре жидкого металла до 350°С насосы имеют естественное охлаждение, а при температуре жидкого металла, превышающей 350°С, используется косвенное водяное охлаждение.

ЭМН изготавливаются по индивидуальным заказам.

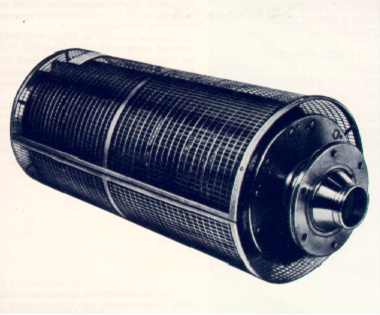

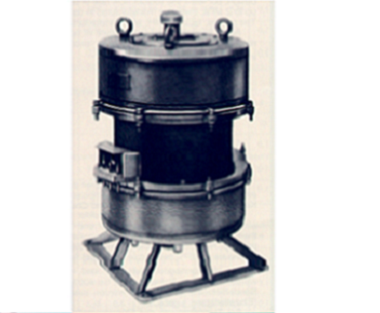

ЭМН типа ЦЛИН ЭМН типа ВИН
ЭМН типа ЦЛИН ЭМН типа ВИН
ЭМН

Энергетические и габаритные характеристики ЦЛИН при температуре натрия 350оС, напряжении 380/220 В и развиваемом давлении 0,4 МПа.

Номинальное давление, МПа0,40,40,40,40,80,80,80,81,61,61,61,6
Номинальный расход, м3/ч, м³/с 2,5 5 10 20 2,5 5 10 20 2,5 5 10 20
Потребляемая мощность, кВт, кВт 1,65 2,6 5,35 9,45 2,64 5,85 9,1 15,5 6,43 9,6 15,5 29,2
Длина, м, м 0,45 0,6 0,7 0,84 0,6 0,5 0,7 0,84 0,5 0,7 0,84 1,4
Диаметр, м, м 0,25 0,25 0,4 0,4 0,25 0,4 0,4 0,4 0,4 0,4 0,4 0,4

Энергетические и габаритные характеристики ВИН при температуре натрия 350оС, напряжении 380/220 В

Номинальный расход, м3/чПотребляемая мощность, кВтактивная длина, мдиаметр, м
32 14.3 0,7 0,4
50 19,8 0,84 0,4
80 31 0,84 0,41
125 50 0,93 0,43
200 76 0,93 0,5
