ЛУЭР-20М

ЛИНЕЙНЫЙ УСКОРИТЕЛЬ ЭЛЕКТРОНОВ ДЛЯ ЛУЧЕВОЙ ТЕРАПИИ

ЛУЭ ЛУЭР-20М

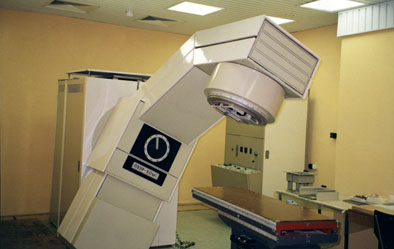

Медицинский линейный ускоритель электронов ЛУЭР-20М является изоцентрической мегавольтной терапевтической установкой, предназначенной для проведения дистанционной лучевой терапии тормозным излучением и электронами в статическом и ротационном режимах.

Ускоритель предназначен для использования в рентгенорадиологических и онкологических НИИ, в республиканских, краевых, областных и городских онкологических больницах.

При комплектации ускорителя комплексом аппаратных средств для проведения стереотаксической лучевой терапии узкими пучками тормозного излучения малообъемных внутричерепных патологических и нормальных структур он может быть использован для лечения больных не только онкологического профиля.

РАДИОЦИОННО-ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ


Тормозное излучение
Граничная энергия квантов, МэВ 6 и 18
Мощность поглощенной дозы
- при энергии квантов 6 МэВ 2
- при энергии квантов 18 МэВ 3
Нормальное расстояние облучения (НРО), м 1±0.005
Размеры радиационных полей (на НРО), см 2x2 - 40x40

Электронное излучение
Энергия электронов, МэВ 5; 8; 11; 14; 17; 20
Мощность поглощенной дозы 5
Нормальное расстояние облучения, м 1±0.005
Размеры радиационных полей (на НРО), см 4x4 - 26x26

ИНЖЕНЕРНО-ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ И ОБОРУДОВАНИЕ


Механико-геометрические параметры
Диапазон углов ротации штатива излучателя ±180°
Угловая скорость ротации, °/мин 120 и 240
Расстояние от изоцентра до пола, см, не более 130
Диапазон углов поворота системы диафрагмирования радиационной головки ±90°
Девиация изоцентра при ротации штатива, мм ±1

Инженерно-техническое обеспечение
Мощность электропитания, потребляемая ускорителем (от сети 3~5 Гц. 380/220В), кВт 45
Расход воды во внешнем контуре охлаждения, м³/с 3
Температура воды во внешнем контуре охлаждения, °C, не более 25

ОборудованиеДxШxВ, ммМасса, кг
Излучатель 2855x1250x2855 6400
Генератор СВЧ 814x1020x2030 700
Модулятор клистрона 814x1020x2030 890
Стойка управления 564x650x2030 180
Стойка сопряжения 564x500x2030 150
Блок теплообменника 1055x1075x900 425
Пульт медицинский 530x430x270 21

Излучатель и генератор СВЧ размещаются в процедурной, представляющей собой бункер с радиационной защитой и входным лабиринтом. Площадь бункера не более 50 м2. Высота бункера не менее 3.5 м. Остальное оборудование размещается в помещениях общей площадью не более 30 м2.

Ускоритель может управляться как вручную, так и от компьютера. При этом обеспечивается включение ускорителя, устанавливаются и контролируются такие параметры, как вид облучения, энергия ускоренных электронов, мощность и значение дозы, угол и скорость ротации излучателя, размеры полей облучения, положение терапевтического стола и другие.
